Uklopio sam motor od ove mašine ,ručka je originalna sa prekidačem za promenu smera .
Ne znam kako da povežem prekidač za promenu smera ?

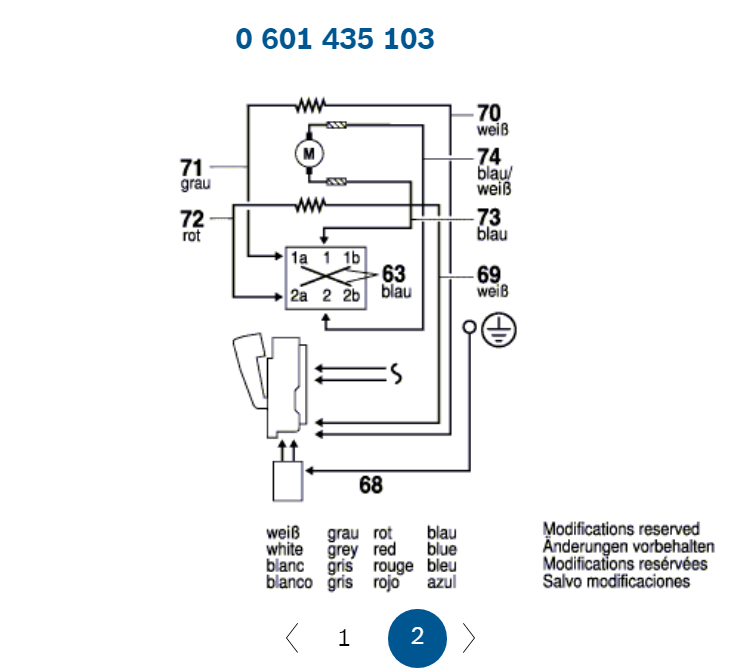

Na statoru monofaznog motora sa četkicama imate:
A) dve žice koje idu na napajanje preko glavnog prekidača
B) dve žice koje iz namotaja idu na četkice.

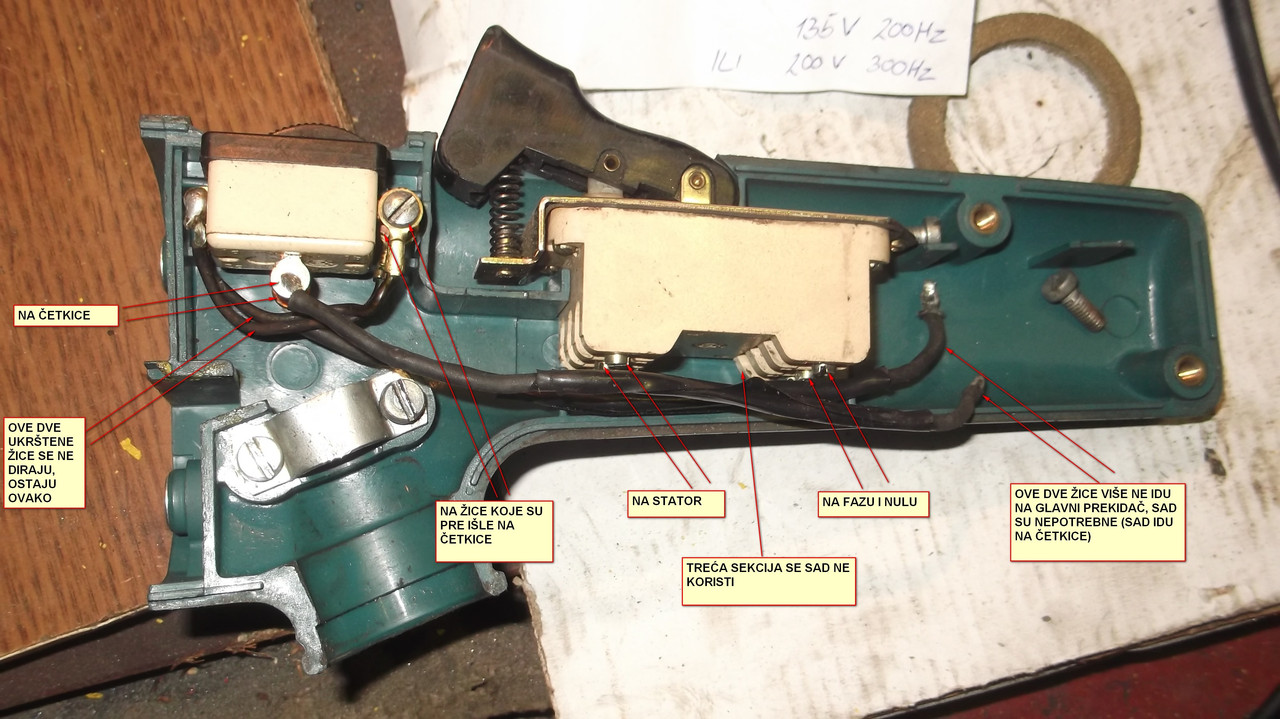

A) Dve žice sa statora koje idu na napajanje ćete povezati na dve sekcije originalnog trofaznog prekidača, dok će treća sekcija ostati neiskorištena. Naravno, sad na te dve sekcije glavnog prekidača dovodite fazu i nulu (dok su u originalu išle tri faze).
B) Dve žice sa namotaja koje idu na četkice ćete morati odvojiti od četkica, i na četkice ćete sad morati namontirati nove dve žice, tako da sad ukupno imate 4 žice - dve koje su ranije su išle na četkice, i nove dve koje ste vezali na četkice. Te 4 žice vodite na prekidač za promenu smera: nove sa četkica na srednje kontakte prekidača smera, a stare sa namotaja na krajnje kontakte sa jedne strane prekidača smera (sa jedne strane prekidača su žice lemljene, a sa druge su na šrafove, pa ih onda dovedite na te šrafove).
Dve ukrštene žice na prekidaču smera koje povezuju krajnje kontakte sa obe strane prekidača smera ostaju tako kako jesu.
Više ne postoji veza između prekidača smera i glavnog prekidača.
Uzemljenje ne ide preko glavnog prekidača već se direktno sa kabla za napajanje vezuje na masu (metalni deo).
