Može pomoć ?
Kako da povežem ampermetar na ovaj punjač akumulatora ?

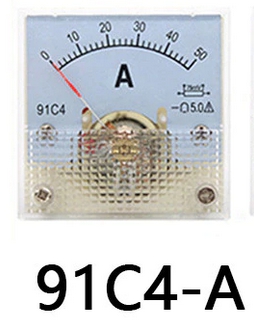

Kupio punjač sa pokvarenim ampermetrom, a pošto nisam uspeo da nađem takav PRC Kina ampermetar, kupim sličan ali mu je, da bi uopšte radio potreban "shunt otpornik"...
Pogledao gomili klipova na Youtube i kako god povežem, punjač počinje da zuji i umesto 12 volti, spadne 5-6 volti...
Odmah ugasim i raskačim...
Evo slika:
https://postimg.cc/tswggjtB]
[/URL][/url]

Pa kakav si Šant nabavio?
Šant je otpornik sa vrlo malim otporom, i vezuje se redno sa jednim polom. Ne utiče na pad napona ako je ispravan. Ampermetar priključuješ paralelno sa šantom i on u stvari registruje malu struju koja teče kroz njjega, reda mikro/mili ampera.
Šant i ampermetar moraju da se upare, nije baš prosto.
Bila bi ti bolja opcija da nađeš 'gotov' ampermetar.

Poslato sa PPA-LX2 pomoću Tapatoka

dobrodol je napisao(la):
Može pomoć ?
Kako da povežem ampermetar na ovaj punjač akumulatora ?
Kupio punjač sa pokvarenim ampermetrom, a pošto nisam uspeo da nađem takav PRC Kina ampermetar, kupim sličan ali mu je, da bi uopšte radio potreban "shunt otpornik"...
Pogledao gomili klipova na Youtube i kako god povežem, punjač počinje da zuji i umesto 12 volti, spadne 5-6 volti...
Odmah ugasim i raskačim...
Evo slika:
https://postimg.cc/tswggjtB]
[/URL]
[/URL][/url]
Kliknite za proširenje...
Koliko Mv ti je ampermetar?

dobrodol je napisao(la):
Može pomoć ?
Kako da povežem ampermetar na ovaj punjač akumulatora ?
Kupio punjač sa pokvarenim ampermetrom, a pošto nisam uspeo da nađem takav PRC Kina ampermetar, kupim sličan ali mu je, da bi uopšte radio potreban "shunt otpornik"...
Pogledao gomili klipova na Youtube i kako god povežem, punjač počinje da zuji i umesto 12 volti, spadne 5-6 volti...
Odmah ugasim i raskačim...
Evo slika:
https://postimg.cc/tswggjtB]
[/URL][/url]
Kliknite za proširenje...

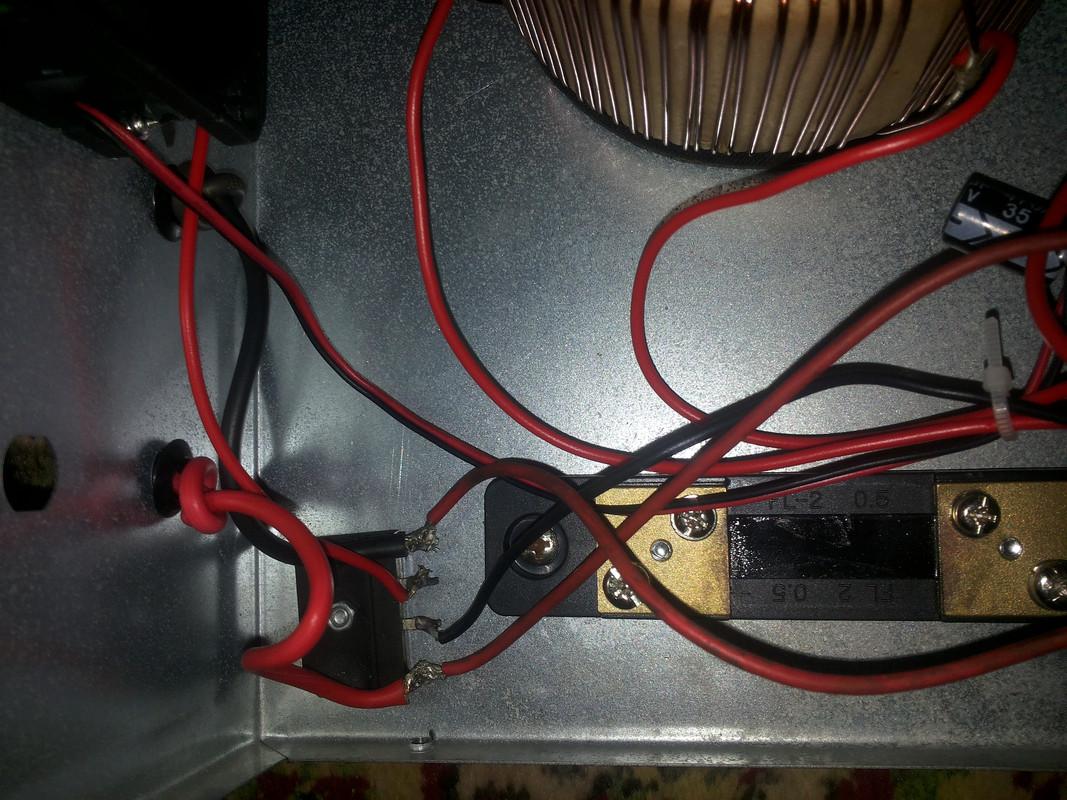

Ово црно на доњој слици ја шант отпорник, њега вежеш редно у коло, на два већа шафа, а на два мања вежеш амперметар паралелно. наравно пазиш на поларитет. Није ми јасно грец од 10А да пропусти 50А, све је ту мало осим кутије.

Послато са M2004J19C помоћу Тапатока

Poslednja izmena:
dobrodol je napisao(la):
Može pomoć ?
Kako da povežem ampermetar na ovaj punjač akumulatora ?
Kupio punjač sa pokvarenim ampermetrom, a pošto nisam uspeo da nađem takav PRC Kina ampermetar, kupim sličan ali mu je, da bi uopšte radio potreban "shunt otpornik"...
Pogledao gomili klipova na Youtube i kako god povežem, punjač počinje da zuji i umesto 12 volti, spadne 5-6 volti...
Odmah ugasim i raskačim...
Evo slika:
https://postimg.cc/tswggjtB]
[/URL][/url]
Kliknite za proširenje...
Ne bih da ti ubijam elan ali sta mislis da punis sa tim slabasnim grecom, a i ta zica u sekundaru je isto izgleda nesto tanka,

Shvatam da se vezuje "redno" ali odakle se uzima, recimo "plus" i gde ide ?
Shema koju sam iskopao po netu je sledeća:
file.php

I to razumem, ALI (u ovoj mojoj skalameriji) ODAKLE DOLAZI PLUS na Shant otpornik da bi završio na plus vodu što ide ka akumulatoru ?

Shema ti je dobra , shant je vezan serijski.
Inace taj grec je 3,3/5A , znaci konstantno 3A , oni cetvrtasti metalni su za 10A , idu stopice na njega.
Grec moze da radi samo koliko se moze hladiti tako da na tim metalnim pise 35A , ali to zaboravi , on bi ti trebao i novi jaci trafo sa debelim sekundarom.

Torus odnosno trafo mora biti izolovan , odnosno vijak od kucista odnosno trafo , guma, on isto zna da zuji.

dobrodol je napisao(la):
Shvatam da se vezuje "redno" ali odakle se uzima, recimo "plus" i gde ide ?
Shema koju sam iskopao po netu je sledeća:
file.php

I to razumem, ALI (u ovoj mojoj skalameriji) ODAKLE DOLAZI PLUS na Shant otpornik da bi završio na plus vodu što ide ka akumulatoru ?
Kliknite za proširenje...
Одлемиш крај са греца који иде ка акумулатору, са греца вежеш на шант а на други извод шанта вежеш проводник који си одлемио са греца ка аку. може и минус проводник свемједно само амперметар мораш правилно повезати да га не оштетиш.

Послато са M2004J19C помоћу Тапатока

Ako ti radi punjac ovako kao na slici , ne zuji i imas to sto treba.
Onda spoji kako ti je mirko67 rekao,
odlemi crvenu zicu (deblja) koja ide sa greca na stipaljku koju spajas na + akumulatora , tu zicu spoji na jedan kraj shanta, drugu tanju zicu ostavi ide na volmetar.

Dodaj komad druge recimo crvene zice i zalemi na grec gdje si ovu prije odlemio. I tu spoji na drugi kraj shanta.

Ampermetar spoji + gdje ti dolazi + sa greca na shant , a - ampermetra na onaj kraj gdje ti izlazi zica na akumulator.

Povezan ampermetar kako je savetovano i radi...
Hvala svima !!!!!
E sad, imam drugi "problem"...
Ampermetar pokazuje neku veoma malu vrednost šta god prikačio kao potrošač, bilo akumulator ili halogenu sijalicu...
Imam drugi, slabiji punjač koji kada se prikači na jedan stari, delimično prazan akumulator, njegov ampermetar pokazuje da kreće sa strujom punjenja oko 7-8 ampera, dok kada prikačim ovaj "nov" punjač, njegov novopostavljeni ampermetar pokazuje neku izuzetno malu vrednost...
Šta može biti problem ?
Neispravan ampermetar, SHANT otpornik daje preveliki otpor ili nešto levo ?
Evo slike punjača kada je isključen, i druga slika je punjač kada je uključen i priključen na potrošač gde ampermetar pokazuje kao da puni sa samo 2 ampera ?

https://postimg.cc/tswggjtB]
[/URL][/url]

Koliko vidim sa slike tebi ovaj ampermetar u stanju mirovanja pokazuje skoro -4 ampera,pogledaj imaš li negde na ampermetru šraf za podešavanje nule...
Trebao si staviti neki ampermetar do nekih 20A pošto ovaj sklop koji imaš nema šanse da izvuče ni realnih 10A,bio bi dosta precizniji i sa većim otklonom skale.
