Elektro instalacija

Ristaa je napisao(la):
Iscrtaj dole na podu liniju po sredini i uvek prati traktorom sredinu i nema greske

Послато са SM-A528B помоћу Тапатока
Kliknite za proširenje...
Farmer II je napisao(la):
Dal verujes, da je i ovo uradjeno. Problem bude kada se suvise priblizim jednoj strani, npr za 5 cm odem levo, automatski kacim desnu stranu, a kad dodjem umoran sa njive lako se napravi greska
Kliknite za proširenje...

Utiplaj u podlogu (da leže na zemlji) dve drvene štafle da budu skoro naslonjene na točkove traktora (da l' iznutra ili spolja zavisi od toga kako točkovi stoje), kad prolaziš usmeriš traktor između štafli pa i umoran ne možeš da omašiš pravu putanju...

p.s. ono za navigatora i zanošenje je bila šala

Са контакт браве контакт 15/54 на браву за паљење 15/54, контакт 50 на анласер, 19 грејач.

Послато са RMX3624 помоћу Тапатока

A Kako sta na , kontakt bravu ?.sa plusa ide na osigurac glavni od 30a i sa tog osiguraca jel na kontakt bravu na koji ?

Da oni su spojeni, za ostalo ne mogu napamet da ti kazem ja to idem peske, probna lampa ili instrument pa polako trazim

Са главног осигурача на 30 на контакт браву, са 15/54 на осигураче за стоп светла, брисач, мигавце,контролне сијалице на инструмент табли( уље алтренатор.. 58 позиција и осветљење инструмената, 56а оборенo,56б дуго светло.
Контакти 30,15/54и 58 на контакт брави су дупли.
Послато са RMX3624 помоћу Тапатока

Poslednja izmena:
mirko67 je napisao(la):
Са главног осигурача на 30 на контакт браву, са 15/54 на осигураче за стоп светла, брисач, мигавце,контролне сијалице на инструмент табли( уље алтренатор.. 58 позиција и осветљење инструмената, 56а оборенo,56б дуго светло.
Контакти 30,15/54и 58 на контакт брави су дупли.
Послато са RMX3624 помоћу Тапатока
Kliknite za proširenje...
Hvala sutra resavam ,ako zagusti (valjda nece )cujemo se

Ima li neko semu povezivanja BAP sklopke, i koju i gde kupiti, vidim po prodavnicama se nude samo neke navodno poljske od 4500 din, valja li necemu ?

Uglavnom stignu sa nekom nečitkom šemom. Jedino da kupiš pa da slikaš pa da ti ispišemo gde šta. Imaju te poljske i ukrajinske čini mi se. Kupiš skuplju

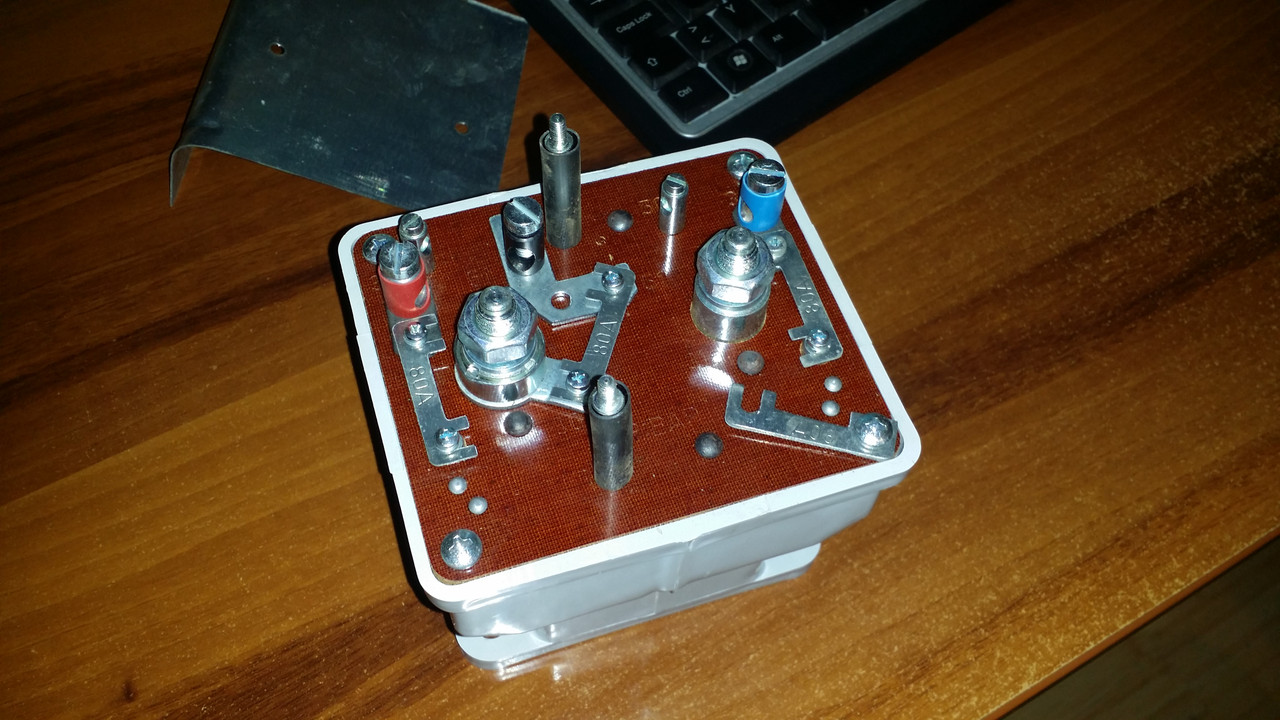

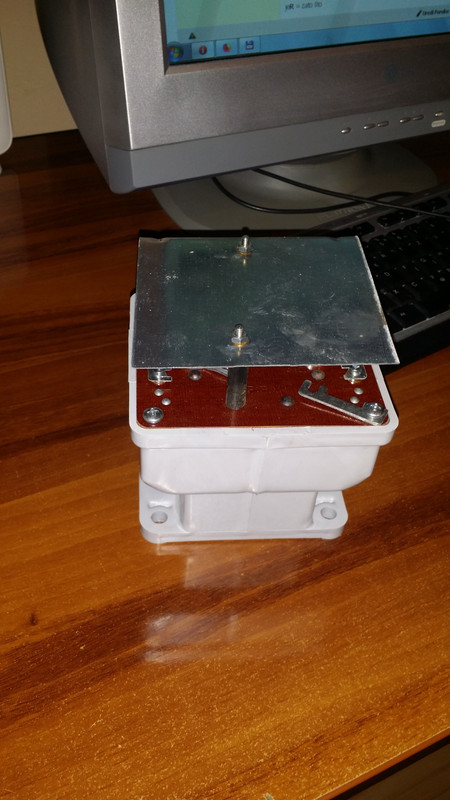

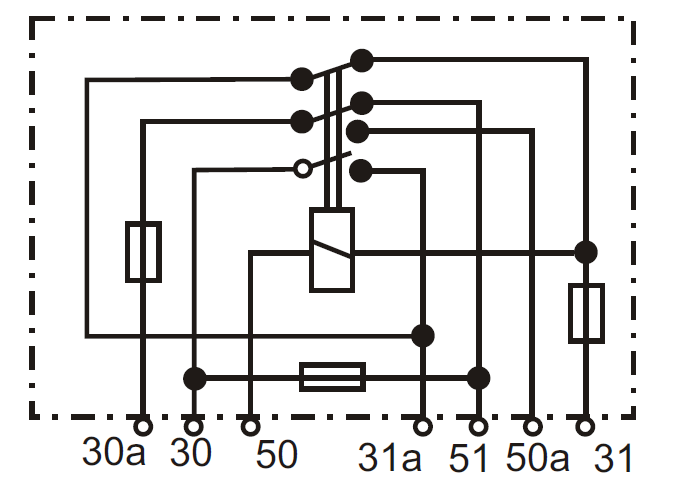

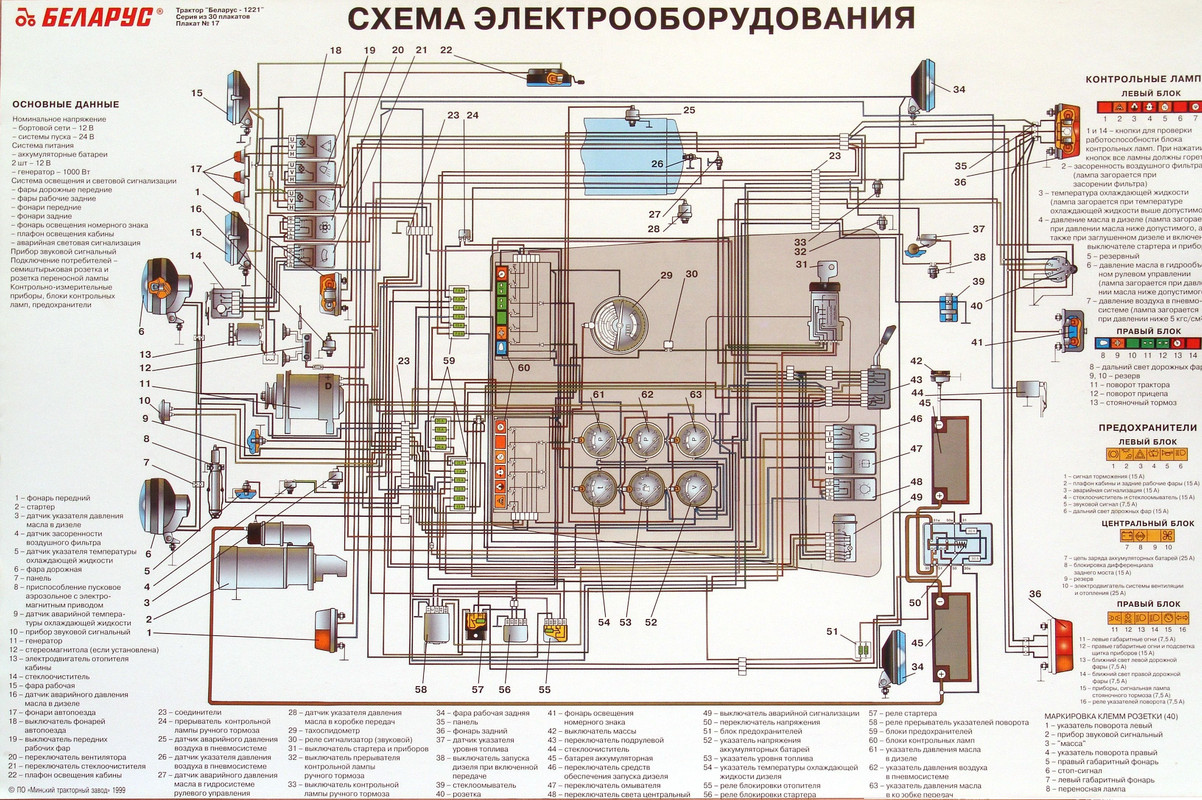

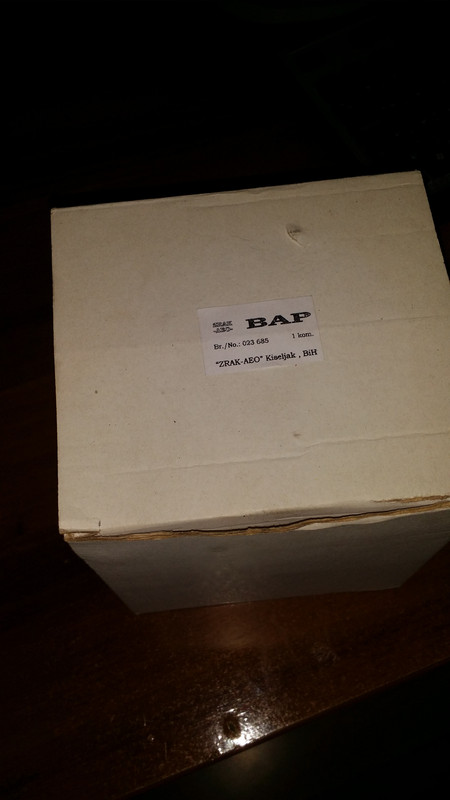

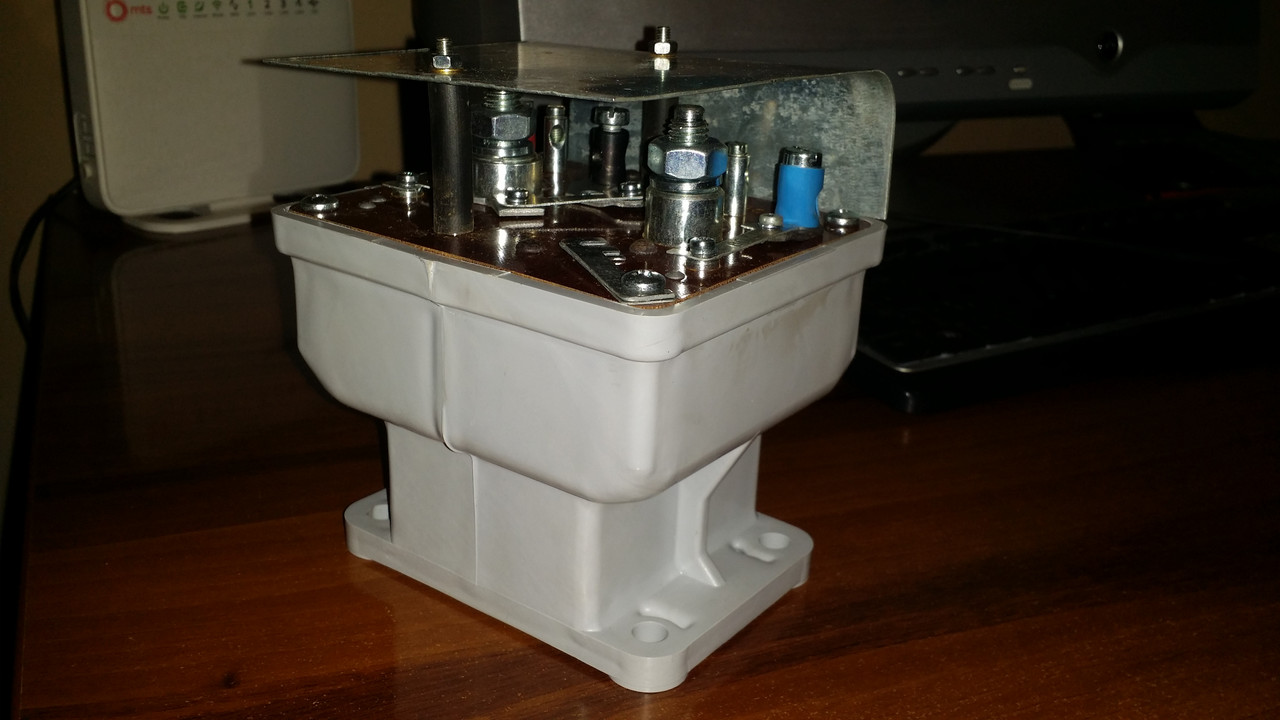

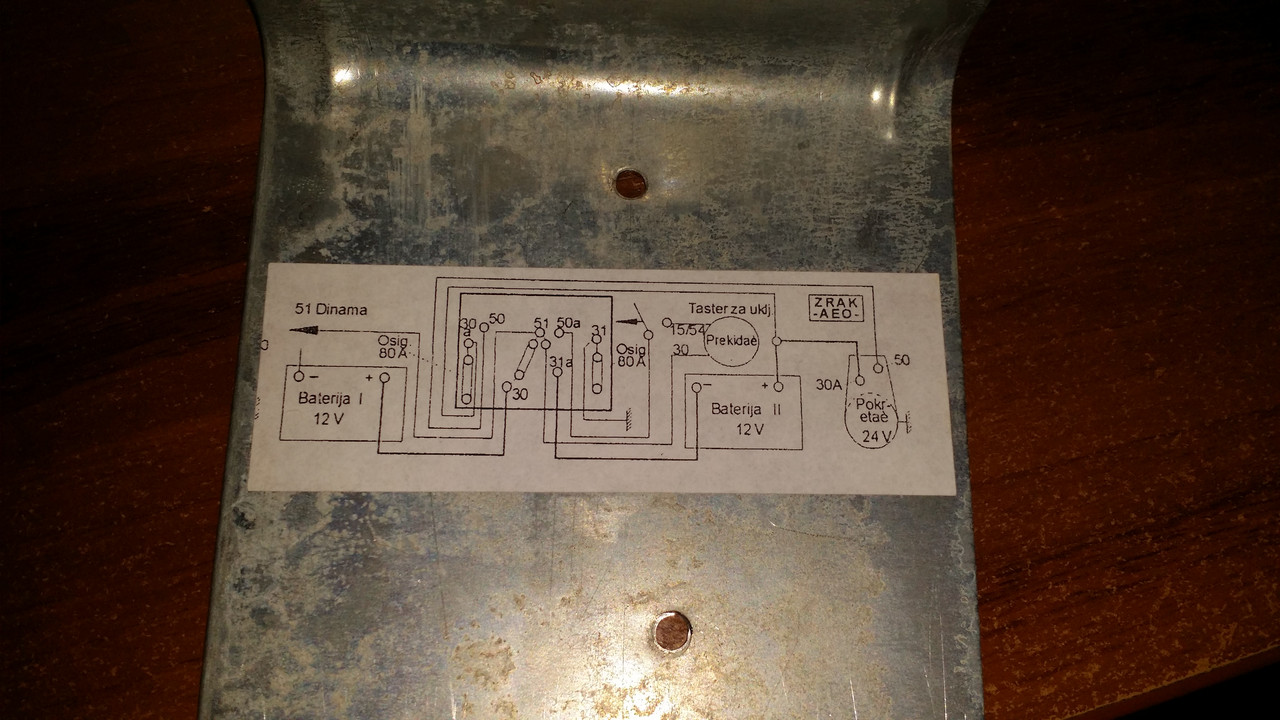

Ja imam BAP sklopku ZRAK Sarajevo, važi za jednu od kvalitetnijih. Kupio sam je davno na vašaru za 50e. Mislim da je od prodavaca koji prodaje delove za Petoletkinu pneumatiku, ali to već ne mogu da tvrdim jer je bilo davno. Evo ti fotke od te sklopke, na njoj imaš i šemu. Takođe ću staviti i sliku od mog šemiranja sa jedne stare izgorele BAP sklopke (bez šeme) pre nego što sam kupio ovu novu, onda slika šeme instalacije kod rusa sa BAP sklopkom, to će ti već pomoći da se i sam snađeš sa BAP sklopkom. Obrati samo pažnju kod ugradnje da zadovoljiš potrebnu kvadraturu žica...
















Poslednja izmena:
Al stvarno su majstori sa tim obelžavanjem kontakta. Čitao sam nešto zbog čega je to tako, navodno neki prastari sistem koji niko da sad nije našao za shodno da promeni.

Hvala svima, a narocito kolegi @dukej na detaljnim semama. Sklopka uspesno povezana i radi.

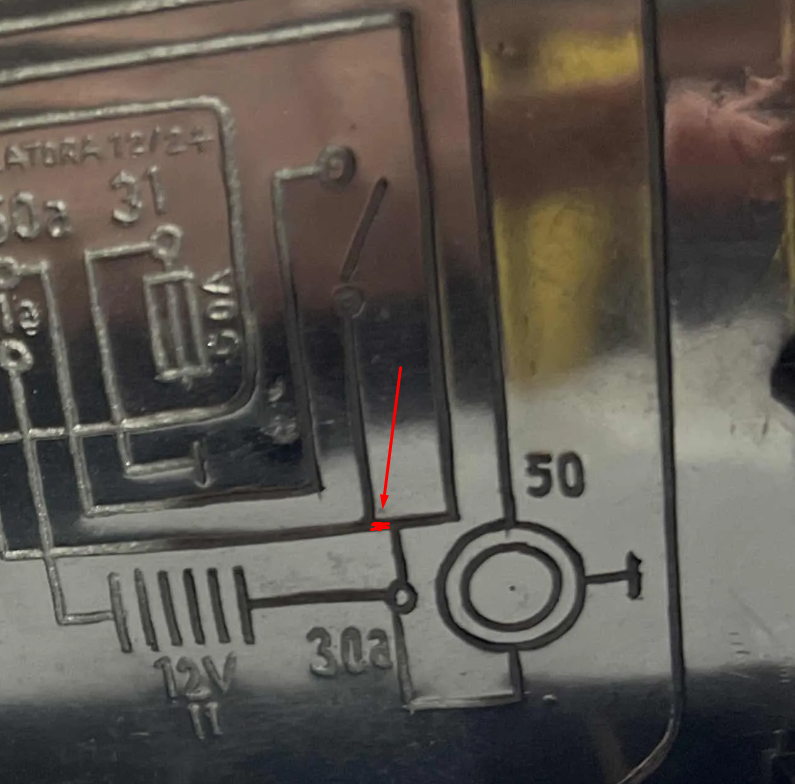

Konfuzija je nastala zbog pogresne seme na poklopcu sklopke koju sam kupio, naime ova veza oznacena crvenom bojom ne treba da postoji. Aktivacija sklopke se izvrsava dovodjenjem +12v sa jednog akumulatora na klemu 50a, a sama BAP sklopka daje izlaz 50 za automat anlasera, dakle anlaser se indirektno pokrece.
Koristio sam 4mm2 za automat anlasera, 6mm2 je punjenje drugog akumulatora i punjenje sa alternatora, a komandna zica BAP sklopke je 2.5mm2. Izmerio sam otpornost komandnog namotaja 1.6 oma tako da BAP sklopka povlaci manje od 10A za aktivaciju, a automat anlasera na trenutak povuce i 30ak pa to padne na ustaljenih 10A, zbog tog pocetnog udara treba koristiti minimum 4mm2


@dusanboss
U pitanju je standard DIN 72552. Ma kakav da je los ili dobar, vazno je da ga koriste apsolutno svi, i npr kad vidim oznaku 31 znam da se radi o masi, 30 stalni plus, 15 plus sa kontakta, 50 start signal. Konfuzija nastaje kod komplikovanijih sistema kao sto je BAP sklopka, tu je potrebna sema da se razlikuje cemu sluze 50 i 50a.

Poslednja izmena:
Јел неко познаје инсталацију на Т25, не пуни алтренатор. И кАд га разкачим гори лампица, на жици за понуду има око 3 Волта. Мора да има неки релеј. Не да ми се да проучавам руску електрику, изгледа као да су је скинули са миг 15.

Послато са RMX3624 помоћу Тапатока

Koji "alternator" je u pitanju ?
Originalni ili od nekog auta ?
Originalni je bio "dinama" , a alternator na pomenutom traktoru može biti samo od nekog auta...
